کپ (عدسی) جوشی مانیسمان بنکن

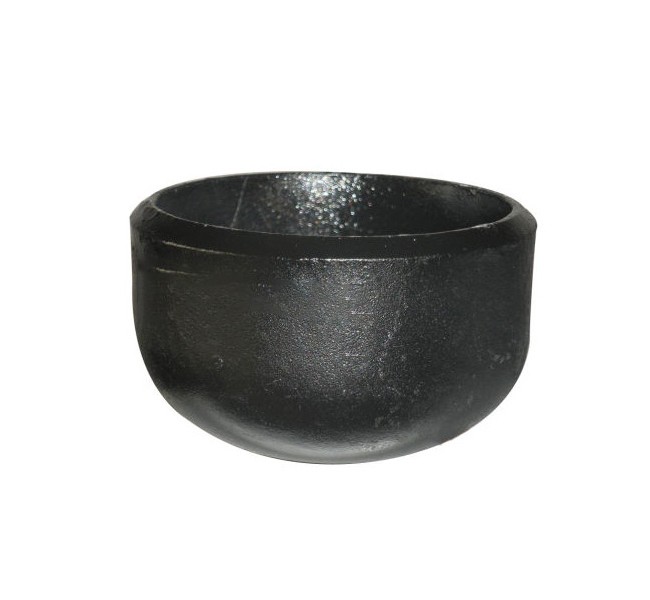

کپ جوشی مانیسمان یک اتصال فولادی بدون درز است که به منظور مسدود کردن دائمی یا موقت انتهای لولهها در سیستمهای لولهکشی صنعتی طراحی و تولید میشود. این نوع از کپها به دلیل عدم وجود درز جوش در بدنه اصلی، از یکپارچگی ساختاری بالایی برخوردار بوده و مقاومت آنها در برابر فشار و دما به مراتب بیشتر از نمونههای درزدار است.
شکل عدسی (Dished Cap یا Elliptical Cap) که به آن کپ بیضوی نیز گفته میشود، به دلیل توزیع یکنواخت تنش در سطح خود، قابلیت تحمل فشارهای داخلی و خارجی چشمگیری را فراهم میکند. این ویژگی، کپ عدسی را به گزینهای مطلوب برای کاربردهای تحت فشار در صنایع سنگین تبدیل کرده است.
بنکن (BENKAN)، برندی معتبر از ژاپن، در تولید اتصالات صنعتی از جمله کپهای جوشی مانیسمان عدسی پیشرو است. محصولات این شرکت با استفاده از متریالهای باکیفیت (مانند فولاد کربنی، فولاد ضد زنگ و آلیاژهای خاص) و مطابق با استانداردهای سختگیرانه بینالمللی (مانند ASME B16.9)، دوام، قابلیت اطمینان و عملکرد بینقصی را تضمین میکنند. اتصال این کپها به لوله از طریق جوش لب به لب (Butt Weld) انجام میشود که یک اتصال قوی و بدون نشتی را ایجاد میکند.
آشنایی با ردههای کپ (عدسی) جوشی مانیسمان بنکن (Schedules)
ردههای کپ جوشی (Pipe Schedule)، نشاندهنده ضخامت دیواره کپ و در نتیجه، توانایی آن در تحمل فشار و دما هستند. این ردهها که بر اساس استانداردهایی نظیر ASME B36.10 (برای لولههای فولادی) و ASME B16.9 (برای اتصالات) تعریف میشوند، نقش حیاتی در انتخاب صحیح کپ برای هر پروژه ایفا میکنند.
اهمیت انتخاب رده مناسب:
انتخاب رده صحیح کپ جوشی مانیسمان بنکن حیاتی است و باید بر اساس پارامترهای زیر انجام شود:
فشار کاری سیستم: مهمترین عامل. ردههای بالاتر برای سیستمهای با فشار عملیاتی زیاد الزامی هستند تا از پارگی، ترکیدگی یا نشتی جلوگیری شود.
دما: ضخامت بیشتر در ردههای سنگین، مقاومت کپ در برابر دماهای بسیار بالا یا پایین را افزایش میدهد.
نوع سیال: سیالات خورنده نیاز به متریال مقاوم و همچنین ردههای ضخیمتر دارند تا اثرات فرسایش بر دیواره کپ به حداقل برسد.
هزینه و وزن پروژه: ردههای سبکتر از نظر اقتصادی بهصرفهتر هستند، اما برای فشارهای بالا نامناسباند. ردههای سنگینتر نیز وزن بیشتری داشته و هزینههای حمل و نصب را افزایش میدهند.
مشخصات فنی دقیق کپ (عدسی) جوشی مانیسمان بنکن
کپ عدسی بنکن با مشخصات فنی دقیق و مطابق با استانداردهای جهانی تولید میشود تا بالاترین سطح عملکرد را در سختترین شرایط صنعتی تضمین کند.
۱. جنس و متریالهای موجود:
کپهای بنکن در طیف وسیعی از متریالها، بر اساس نیازهای سیال و محیط عملیاتی تولید میشوند:
فولاد کربنی (Carbon Steel):
ASTM A234 WPB: پرکاربردترین متریال برای سیالات غیرخورنده مانند نفت، گاز و آب، با دمای کاری تا ۴۰۰ درجه سانتیگراد.
ASTM A420 WPL6: مناسب برای دماهای پایین (تا -۴۵ درجه سانتیگراد) در خطوط انتقال گاز سرد و کاربردهای برودتی.
فولاد ضد زنگ (Stainless Steel):
SS304/304L (ASTM A403 WP304/304L): برای سیالات خورنده خفیف، محیطهای مرطوب و مقاومت عالی به خوردگی.
SS316/316L (ASTM A403 WP316/316L): مقاومت بالاتر در برابر خوردگی به خصوص در محیطهای دریایی، اسیدی یا حاوی کلرید بالا.
SS321 (ASTM A403 WP321): برای دماهای بالا (تا ۹۰۰ درجه سانتیگراد) در صنایع پتروشیمی، به دلیل مقاومت به خوردگی بین دانهای.
فولاد آلیاژی (Alloy Steel):
ASTM A234 WP11/WP22: برای دماهای بالا و فشارهای شدید در نیروگاهها و صنایع نفت و گاز.
Inconel 625، Hastelloy C276: آلیاژهای نیکل با مقاومت فوقالعاده در برابر سیالات بسیار خورنده و دماهای شدید (تا ۱۰۰۰ درجه سانتیگراد) در صنایع پتروشیمی خاص.
پوششهای محافظ (در صورت نیاز):
گالوانیزه گرم: برای مقاومت به خوردگی در محیطهای مرطوب.
اپوکسی: برای حفاظت در برابر خوردگی شیمیایی.
پلیاتیلن (3LPE): برای خطوط لوله زیرزمینی یا دریایی.
۲. ابعاد و سایز:
سایز (Nominal Pipe Size – NPS): از ۱/۲ اینچ تا ۴۸ اینچ (DN 15 تا DN 1200).
سایزهای سفارشی: امکان تولید سایزهای خاص تا ۷۲ اینچ برای پروژههای منحصر به فرد.
سایزهای پرکاربرد: ۲، ۴، ۶، ۸، ۱۲، ۲۴، و ۳۶ اینچ.
رده ضخامت (Schedule): SGP، SCH 10، SCH 20، STD، SCH 40، SCH 80، SCH 120، SCH 160، XS، XXS.
ضخامت دیواره: از ۲ میلیمتر (در رده SGP) تا ۲۵ میلیمتر (در رده XXS) بسته به سایز و رده.
۳. استانداردها و گواهینامهها:
ASME B16.9: استاندارد اصلی برای طراحی و تولید اتصالات جوشی بدون درز (Factory-Made Wrought Buttwelding Fittings).
ASTM A234, ASTM A403, ASTM A420: مشخصات متریال برای فولاد کربنی، ضد زنگ و آلیاژی مورد استفاده در ساخت اتصالات.
API 598: استاندارد تست کیفیت و آببندی (شامل تست هیدرواستاتیک و پنوماتیک).
JIS B2312: استاندارد ژاپنی برای اتصالات تولیدی بنکن.
MSS SP-25: استاندارد علامتگذاری اتصالات.
ISO 9001: گواهینامه سیستم مدیریت کیفیت برای فرآیند تولید بنکن.
۴. روش تولید و نوع اتصال:
بدون درز (Seamless): تولید با فرآیند شکلدهی گرم (Hot Forming) که منجر به یکپارچگی ساختاری و حذف نقاط ضعف ناشی از جوش در بدنه اصلی میشود.
شکل عدسی (Elliptical/Dished Head): طراحی بیضوی با نسبت استاندارد ۲:۱ (ارتفاع به قطر) برای توزیع یکنواخت تنش و تحمل فشارهای بالا.
پخزنی (Bevel End): لبههای کپ با پخ V شکل و زاویه استاندارد ۳۷.۵ درجه (±۲.۵ درجه) آماده میشوند تا امکان جوشکاری لب به لب (Butt Weld) دقیق و با کیفیت را فراهم کنند.
نوع اتصال: جوش لب به لب، که اتصال دائمی، مطمئن و با استحکام بالا را مطابق با استانداردهای جوشکاری (مانند ASME B31.3) تضمین میکند.
۵. تستها و بازرسیهای کیفیت:
تستهای غیرمخرب (NDT): شامل رادیوگرافی (RT)، اولتراسونیک (UT) و تست ذرات مغناطیسی (MT) برای اطمینان از عدم وجود ترک، نقص یا عیوب داخلی در متریال و جوش.
تست هیدرواستاتیک: انجام تست فشار با آب تا ۱.۵ برابر فشار طراحی برای بررسی نشتی و یکپارچگی ساختاری.
تست شیمیایی و مکانیکی: آنالیز دقیق ترکیب شیمیایی و انجام تست کشش متریال (مطابق استانداردهای ASTM) برای تأیید خواص مکانیکی.
بازرسی چشمی و ابعادی: بررسی دقیق ابعاد، پخزنی و کیفیت ظاهری محصول.
کاربردهای گسترده کپ (عدسی) جوشی مانیسمان بنکن در صنایع
کپ جوشی مانیسمان بنکن به دلیل توانایی بینظیر خود در مسدود کردن خطوط با استحکام بالا و تحمل شرایط سخت، در طیف وسیعی از صنایع کاربرد دارد:
صنایع نفت و گاز:
مسدود کردن دائمی یا موقت انتهای خطوط انتقال نفت و گاز در پالایشگاهها، خطوط لوله اصلی و سکوهای فراساحلی.
استفاده در فرآیند تست فشار خطوط (Hydrostatic Testing) قبل از بهرهبرداری برای اطمینان از آببندی.
مسدود کردن خطوط موقت در پروژههای حفاری و اکتشاف.
صنایع پتروشیمی و شیمیایی:
بستن انتهای لولهها در سیستمهای انتقال سیالات شیمیایی خورنده، بخار یا گازهای صنعتی.
کاربرد در ساخت راکتورها و مخازن تحت فشار.
نیروگاهها:
مسدود کردن خطوط در سیستمهای بخار پرفشار، خطوط خنککننده و سیکلهای حرارتی.
استفاده در بویلرها و توربینها.
صنایع آب و فاضلاب:
بستن خطوط در تصفیهخانهها، ایستگاههای پمپاژ و تأسیسات شهری.
استفاده در سیستمهای انتقال آب یا فاضلاب با فشار متوسط.
سیستمهای آتشنشانی:
کور کردن موقت یا دائم خطوط در سیستمهای اطفای حریق.
استفاده در مخازن ذخیره آب آتشنشانی.
تأسیسات صنعتی عمومی:
بستن خطوط در موتورخانهها، کلکتورها و سیستمهای لولهکشی فشار قوی در کارخانجات.
کاربرد در صنایع تولیدی مانند فولادسازی، سیمان و کاغذسازی.
صنایع دریایی:
مسدود کردن خطوط در کشتیسازی و سیستمهای لولهکشی زیر آب.
