اتصالات مانیسمان بنکن: راهنمای جامع، انواع، کاربرد
اتصالات جوشی مانیسمان بنکن قطعات فلزی بدون درز و یکپارچه هستند که برای اتصال لولههای مانیسمان، تغییر جهت جریان، انشعابگیری، تغییر سایز یا مسدود کردن خطوط لولهکشی صنعتی به کار میروند. این اتصالات با جوشکاری لببهلب (Butt Weld) به لولهها متصل شده و به دلیل ساختار یکپارچه خود، مقاومت بسیار بالایی در برابر فشار، دما و خوردگی از خود نشان میدهند.
نحوه عملکرد:
اتصال ایمن و بدون نشتی: با جوشکاری لببهلب (Butt Weld) به لوله، یک اتصال محکم، دائمی و کاملاً بدون نشتی ایجاد میکنند. این ویژگی برای انتقال سیالات خطرناک یا گرانقیمت حیاتی است.
کنترل جهت و جریان: زانوییها (Elbows) جهت جریان سیال را تغییر میدهند، سهراهیها (Tees) امکان انشعابگیری را فراهم میکنند و تبدیلها (Reducers) سایز لوله را متناسب با نیاز سیستم تنظیم میکنند.
آببندی و پایداری: طراحی بدون درز و اتصال از طریق جوشکاری دقیق، از هرگونه نشت سیال (مایع، گاز یا بخار) جلوگیری کرده و پایداری مکانیکی سیستم را تضمین میکند.
تاریخچه و اهمیت اتصالات مانیسمان بنکن در صنایع
تولید لولههای بدون درز (مانیسمان) از اواخر قرن نوزدهم آغاز شد و با پیشرفت تکنولوژی، اتصالات مربوط به آنها نیز توسعه یافت. اتصالات مانیسمان بنکن که نام خود را از یکی از شرکتهای پیشرو در این صنعت گرفتهاند، با توسعه فرآیند تولید لولههای بدون درز به شکل امروزی در اوایل قرن بیستم به اوج رسیدند. کیفیت بالا و انطباق با استانداردهای بینالمللی، آنها را به یکی از انتخابهای اصلی در پروژههای صنعتی حساس تبدیل کرده است.
چرا اتصالات مانیسمان بنکن تا این حد مهماند؟
ایمنی بینظیر: حذف درز جوش در بدنه اتصال، خطر نشتی را به حداقل میرساند؛ این ویژگی برای انتقال سیالات خطرناک مانند گازهای قابل اشتعال، مواد شیمیایی سمی یا بخار پرفشار حیاتی است.
دوام و طول عمر بالا: مقاومت عالی در برابر فشار و دمای بالا (معمولاً تا ۲۰۰ بار و ۶۰۰ درجه سانتیگراد)، این اتصالات را برای محیطهای سخت صنعتی ایدهآل میکند.
انعطافپذیری طراحی: تنوع گسترده در انواع مختلف (زانویی، سهراهی، تبدیل و…) امکان طراحی سیستمهای لولهکشی پیچیده و بهینه را فراهم میآورد.
استانداردسازی جهانی: تولید بر اساس استانداردهای بینالمللی (مانند ASME و ASTM) به این معنی است که اتصالات مانیسمان بنکن در پروژههای بینالمللی نیز قابل استفاده و کاملاً شناخته شدهاند.
کاهش هزینههای نگهداری: دوام و مقاومت بالا منجر به کاهش نیاز به تعمیرات مکرر و در نتیجه صرفهجویی در هزینههای نگهداری بلندمدت میشود.
مشخصات فنی و ردههای ضخامت اتصالات مانیسمان بنکن
اتصالات مانیسمان بنکن بر اساس قطر اسمی (NPS) و رده ضخامت (Schedule) دستهبندی میشوند که هر دو نقش حیاتی در تعیین تحمل فشار و دمای آنها دارند.
رده ضخامت (Schedule Number): این عدد نشاندهنده ضخامت دیواره اتصال است. هرچه رده ضخامت بالاتر باشد، دیواره ضخیمتر بوده و اتصال قادر به تحمل فشار و دمای بیشتری است. ردههای رایج شامل SCH 40، SCH 80، SCH 160، STD و XS هستند.

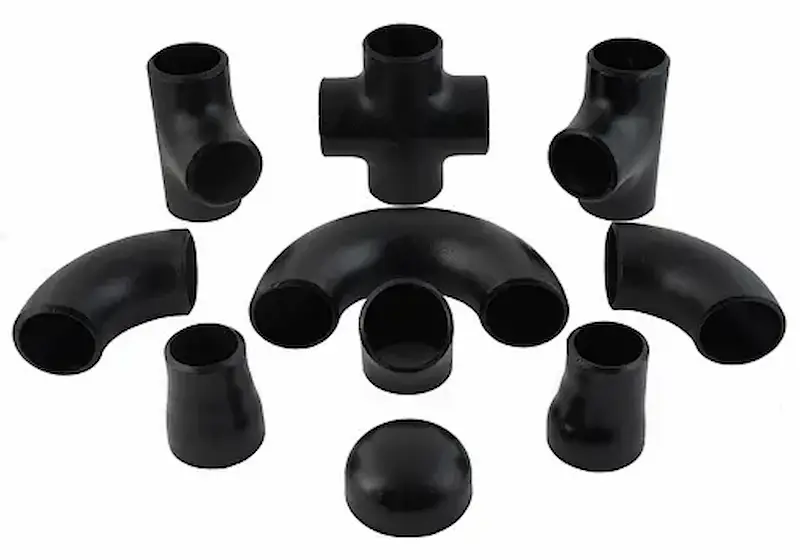

انواع اتصالات جوشی مانیسمان بنکن (Elbow, Tee, Reducer, Cap, Cross)
اتصالات جوشی مانیسمان بنکن در اشکال مختلفی تولید میشوند که هر یک کاربرد خاص خود را در سیستمهای لولهکشی دارند:
1. زانویی مانیسمان بنکن (Elbow)
طراحی: برای تغییر جهت جریان سیال در زوایای استاندارد ۴۵، ۹۰ یا ۱۸۰ درجه به کار میرود.
انواع:
شعاع بلند (Long Radius – LR): شعاع خمیدگی زانویی ۱.۵ برابر قطر اسمی لوله (۱.5D) است. این نوع، افت فشار کمتری ایجاد کرده و برای جریانهای با سرعت بالا مناسب است.
شعاع کوتاه (Short Radius – SR): شعاع خمیدگی برابر با قطر اسمی لوله (1D) است. در فضاهای محدود استفاده میشود اما افت فشار بیشتری دارد.
زانویی برگشتی (Return Elbow): برای تغییر جهت ۱۸۰ درجهای جریان.
کاربرد: خطوط انتقال نفت، گاز، بخار، سیستمهای اطفای حریق و هر جایی که نیاز به تغییر مسیر لوله باشد.
۲. سهراهی مانیسمان بنکن (Tee)
طراحی: برای انشعابگیری از خط اصلی لوله به یک خط فرعی به کار میرود.
انواع:
سهراهی مساوی (Equal Tee): هر سه پورت (ورودی و دو خروجی) دارای قطر یکسان هستند.
سهراهی تبدیلی (Reducing Tee): پورت انشعاب یا یکی از پورتهای خروجی دارای قطر کوچکتری نسبت به خط اصلی است.
کاربرد: پالایشگاهها، نیروگاهها، شبکههای توزیع گاز و آب، صنایع پتروشیمی برای تقسیم جریان.
۳. تبدیل مانیسمان بنکن (Reducer)
طراحی: برای تغییر سایز لوله (اتصال لولههایی با قطرهای مختلف) به کار میرود.
انواع:
تبدیل صاف (Concentric Reducer): دو انتهای تبدیل روی یک محور مشترک قرار دارند. برای جریانهای افقی و عمودی سیالات غیر قابل ته نشین شدن.
تبدیل کج (Eccentric Reducer): دو انتهای تبدیل روی محورهای موازی اما غیرمشترک قرار دارند (یک سمت صاف است). برای جلوگیری از تجمع هوا یا رسوبات در خطوط افقی، به ویژه در خطوط پمپهای مکش.
کاربرد: پمپخانهها، خطوط انتقال، جایی که نیاز به تنظیم فشار یا سرعت جریان با تغییر قطر لوله باشد.
۴. کپ مانیسمان بنکن (Cap)
طراحی: برای مسدود کردن دائمی انتهای یک خط لوله یا یک پورت باز در سیستم به کار میرود.
مزایا: ایجاد یک آببندی قوی و تحمل فشار بالا.
کاربرد: در انتهای خطوط لولهکشی که در آینده قرار نیست ادامه یابند، یا برای بستن موقت پورتهای تعمیراتی.
۵. کراس مانیسمان بنکن (Cross)
طراحی: یک اتصال چهارطرفه است که امکان چهار انشعاب همزمان را از یک نقطه مرکزی فراهم میکند.
مزایا: مناسب برای سیستمهای لولهکشی بسیار پیچیده که نیاز به توزیع جریان از یک نقطه مرکزی دارند.
کاربرد: عمدتاً در صنایع شیمیایی و پتروشیمی که نیاز به ترکیب یا تقسیم سیالات متعدد از یک نقطه دارند.
برای اتصال ایمن این اتصالات به تجهیزات و شیرآلات، از فلنجها و پیچ و مهره و استاد بولت متناسب با استانداردها استفاده میشود.
روش تولید اتصالات مانیسمان بنکن
تولید اتصالات جوشی مانیسمان بنکن یک فرآیند پیچیده و دقیق است که از لولههای فولادی بدون درز (مانیسمان) به عنوان ماده اولیه استفاده میکند. مراحل اصلی تولید عبارتند از:
برش لوله (Cutting): لولههای مانیسمان با طول مشخص، به قطعات کوچکتر (اصطلاحاً “بلنک” یا “slug”) برش داده میشوند. اندازه این قطعات بستگی به نوع و سایز اتصال نهایی دارد.
گرمایش (Heating): قطعات لوله در کورههای القایی یا گازی تا دمای مناسب برای شکلدهی (دمای آهنگری) گرم میشوند. این دما معمولاً بین ۹۰۰ تا ۱۲۰۰ درجه سانتیگراد است.
شکلدهی (Forming):
روش پرس هیدرولیک (Hydraulic Pressing): برای تولید زانوییها و سهراهیهای بزرگ، قطعه لوله گرم شده در یک قالب قرار گرفته و با فشار هیدرولیک و استفاده از مندرل (سنبه داخلی)، به شکل نهایی زانویی یا سهراهی تبدیل میشود.
روش اکستروژن یا نورد (Extrusion/Rolling): در این روش، لوله گرم شده از طریق قالبهای خاصی عبور داده میشود تا به شکل مورد نظر درآید.
روش کشش (Drawing): برای تولید تبدیلها و کپها، لولههای گرم شده کشیده و فشرده میشوند تا به قطر نهایی و شکل مطلوب برسند.
عملیات حرارتی (Heat Treatment): پس از شکلدهی، اتصالات تحت عملیات حرارتی (مانند نرماله کردن، کوئینچینگ و تمپرینگ) قرار میگیرند. این عملیات برای حذف تنشهای داخلی ناشی از فرآیند شکلدهی، افزایش استحکام مکانیکی و بهبود خواص متریالی اتصال ضروری است.
ماشینکاری و پرداخت نهایی (Machining & Finishing):
لبههای اتصال (انتهای جوش) با دقت بالا ماشینکاری میشوند تا برای جوشکاری لببهلب (Beveled Ends) مطابق با استانداردهای مربوطه (مثلاً ASME B16.25) آماده شوند.
سطح داخلی و خارجی اتصال تمیز و پرداخت میشود.
بازرسی و کنترل کیفیت (Inspection & Quality Control): اتصالات تولید شده تحت بازرسیهای دقیق ابعادی، بصری و تستهای غیرمخرب (NDT) مانند تست ذرات مغناطیسی (MPI) یا تست مایعات نافذ (LPI) قرار میگیرند تا از عدم وجود هرگونه نقص اطمینان حاصل شود.
مزایای اتصالات مانیسمان نسبت به اتصالات درزدار:
استحکام بالاتر: نبود درز جوش در بدنه اصلی، نقاط ضعف را حذف کرده و مقاومت اتصال را در برابر فشار و دما به میزان قابل توجهی افزایش میدهد.
تحمل فشار و دمای بیشتر: به دلیل ساختار یکپارچه، برای کاربردهای با فشار و دمای بالا ایدهآل هستند.
مقاومت بهتر در برابر خوردگی: نبود درز جوش، تجمع مواد خورنده را کاهش داده و مقاومت بهتری در برابر خوردگی ارائه میدهد.
نکات کلیدی در انتخاب اتصالات مانیسمان بنکن مناسب
انتخاب صحیح اتصالات جوشی مانیسمان بنکن برای تضمین ایمنی، کارایی و طول عمر سیستم لولهکشی شما حیاتی است. این عوامل کلیدی را در نظر بگیرید:
نوع سیال و خواص آن:
سیالات خورنده (اسیدها، مواد شیمیایی قوی): حتماً از استنلس استیل (SS316/CF8M) یا آلیاژهای نیکل (Hastelloy, Inconel) استفاده کنید.
آب، گاز، هوا، بخار: کربن استیل (ASTM A234 WPB) اغلب کافی و اقتصادی است، مگر اینکه دما یا فشار بسیار بالا باشد.
فشار و دمای کاری سیستم:
فشار بالا (>100 بار) و دمای بالا (>400°C): ردههای ضخامت بالاتر مانند SCH 80، SCH 160 و متریالهایی مانند فولاد آلیاژی (ASTM A234 WP11/WP22) یا استنلس استیل ضروری هستند.
فشار و دمای متوسط تا پایین: ردههای SCH 40 یا STD و متریال کربن استیل میتوانند مناسب باشند.
استانداردهای پروژه و ملی:
مطمئن شوید که اتصالات با استانداردهای بینالمللی (مانند ASME B16.9 برای ابعاد، ASTM A234 برای متریال) و همچنین الزامات محلی پروژه شما مطابقت دارند.
دریافت گواهی تست مواد (MTC) از تأمینکننده ضروری است.
اندازه (قطر اسمی – NPS):
قطر اسمی (NPS) اتصال باید دقیقاً با قطر اسمی لوله فلزی که قرار است به آن متصل شود، مطابقت داشته باشد.
نوع جوشکاری:
اتصالات مانیسمان بنکن به طور خاص برای جوشکاری لببهلب (Butt Weld) طراحی شدهاند. اطمینان حاصل کنید که لبههای اتصال آماده به جوش (Beveled Ends) هستند.
شرایط محیطی:
محیطهای مرطوب و ساحلی: استفاده از استنلس استیل یا اتصالات کربن استیل با پوشش محافظ (مانند گالوانیزه گرم یا رنگ اپوکسی) توصیه میشود. همچنین، استفاده از عایق لوله میتواند در محیطهای خاص مفید باشد.
محیطهای خشک و معمولی: کربن استیل با پوشش معمولی نیز کفایت میکند.
بودجه پروژه:
در حالی که کیفیت نباید فدای قیمت شود، تفاوت قیمت بین متریالها و ردههای ضخامت مختلف را در نظر بگیرید. SCH 40 و STD اقتصادیتر از SCH 160 هستند.
برای کاهش ارتعاشات و تنشهای مکانیکی در سیستم لولهکشی، در نقاط حساس میتوان از لرزه گیر صنعتی استفاده کرد.
